一、適用范圍

QC系列（普通型、隔爆型）為部分回轉型閥門電動裝置是我公司開發出的又一種新產品，適用于蝶閥、球閥和旋塞閥等做部分回轉的閥門和類似設備。開關型號為QC，調節型為QCD。安裝聯接方式有：直連式、底座式、拐臂式等。廣泛用于石油、化工、水電、冶金、造船、輕工、食品等工業部門

二、產品特點

 輸出扭矩為50-10000N.m,啟閉時間為4-30秒。最短的啟閉時間只須1.5秒，安全自鎖可靠，

 采用了少齒差行星齒輪傳動機構，取消了二級減速器，成為單體式結構，體積小、重量輕。

 開度指示和行程控制直接由輸出軸發出信號進行控制，省略了原有和計數器和開度指示器。

 手動操作為全自動轉換機構，不需搬動手柄即可實現手動操作。

 操作人員可以在控制室內遠距離對閥門進行控制，也可以在現場手動操作，

 也可以與計算機配合實現計算機自動控制。

 現場、遠程控制式，常規整體型QC/XY系列，用于要求電控箱與常規電動裝置組合一體，可現場獨立操作，也可遠距離控制；

 普通型產品全部技術性能符合GB/T24923-2010《普通型閥門電動裝置技術條件》的規定。

 隔爆型產品全部技術性能符合GB/T24922-2010《隔爆型閥門電動裝置技術條件》的規定。

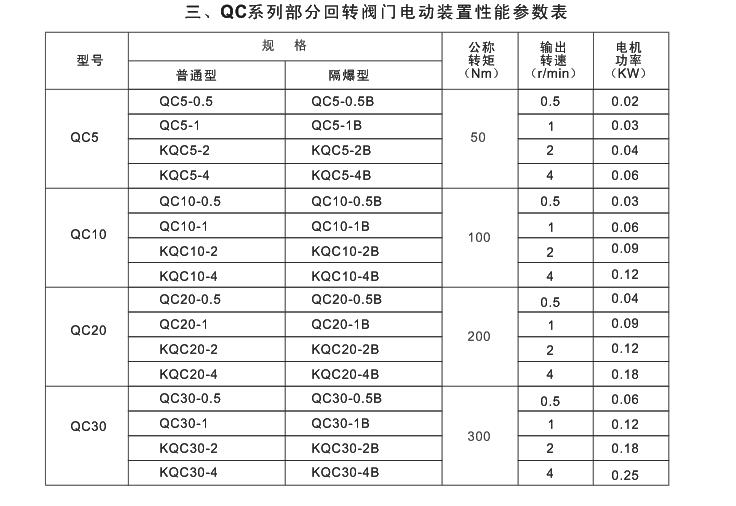

三、工作環境及技術參數

 海拔高度不超過1000m

 環境空氣溫度為-20~+60℃

 環境空氣最大相對濕度90%(25℃時)

 工作環境不含有強腐蝕性介質

 電源：三相四線制，380V、415V、660V，50Hz或60Hz；

 單相220V，50Hz；直流220V或其它電壓等級，

 控制線路220V，指示線路6V

 短時工作制：S2短時定額，其時限為10min

 防護等級：IP54，最高IP67

 耐振：能承受頻率為10Hz，加速度為0.5g(g為重力加速度)

 手電動切換全自動切換結構

 機械限位  外部可調螺釘

 控制機構  采用凸輪控制機構

可選擇的

 防爆等級: ExdⅡBT4

 電源:單相220V AC,50Hz

 2個附加限位開關

 4～20mA的標準開度信號

 現場按鈕控制

 計數器控制(規格號中標有“J”）

 整體型

 相序控制

四、連接尺寸（詳見說明書）
